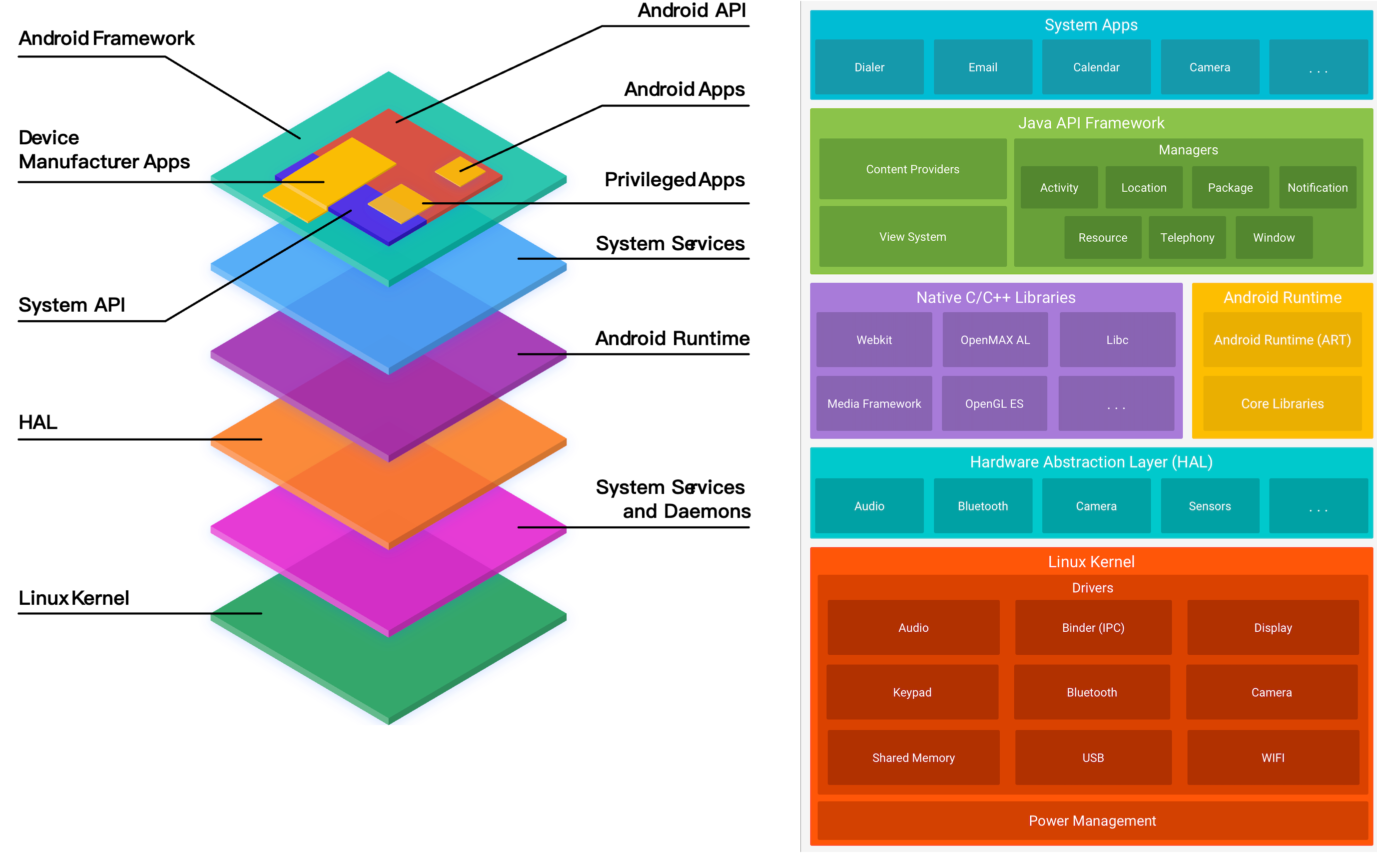

系统架构

先直接上图：

源码结构

~ tree
.
├── abi         # (Application Binary Interface) 定义不同CPU架构下的应用二进制接口
├── art         # (Android Runtime) Android运行时，包含DVM和ART的核心实现
├── bionic      # Android的C库，包含libc, libm, libdl等
├── bootable    # 启动相关代码，包括bootloader, recovery等
│   └── recovery # 恢复模式的实现
├── build       # 编译系统核心，包含make文件和脚本
│   └── soong    # 新一代的基于Go的编译系统
├── cts         # (Compatibility Test Suite) 兼容性测试套件，用于验证设备是否符合Android规范
├── dalvik      # Dalvik虚拟机（已被ART取代，但保留部分文件）
├── development # 开发工具和示例代码
├── device      # 特定设备的配置文件，包含硬件厂商的定制内容
│   ├── common   # 通用配置
│   └── google   # Google设备的配置 (如Pixel)
├── external    # 开源依赖库，如SQLite, Freetype, WebKit等
├── frameworks  # Android核心框架层
│   ├── av       # 音视频框架，包括Stagefright等
│   ├── base     # 核心框架，包含ActivityManager, WindowManager等系统服务和API
│   ├── native   # 原生框架层，提供C/C++ API
│   └── support  # Android支持库（已演进为AndroidX）
├── hardware    # 硬件抽象层 (HAL) 的实现
│   └── libhardware # HAL标准接口定义
├── kernel      # Linux内核源码（需要单独下载或链接）
├── libcore     # 核心Java库，如java.lang, java.util的实现
├── ndk         # (Native Development Kit) 原生开发套件
├── out         # 编译输出目录
│   ├── host     # 主机端（PC）编译产物
│   └── target   # 目标设备（手机）编译产物
├── packages    # 系统应用和服务
│   ├── apps     # 系统自带应用，如Settings, Launcher, Contacts
│   ├── providers# 内容提供者，如DownloadProvider, MediaProvider
│   └── services # 系统服务，如Telephony, SystemUI
├── prebuilts   # 预编译的工具链和库，如交叉编译器
├── sdk         # SDK和相关工具
├── system      # 底层系统组件和服务
│   ├── core     # 核心系统工具和服务，如init, adbd
│   ├── extras   # 额外工具，如su
│   └── sepolicy # SELinux安全策略配置
├── test        # 测试相关代码
├── toolchain   # 工具链
└── tools       # 开发和调试工具

编译AOSP

Mac Silicon编译

建议直接使用ubuntu构建，不踩坑

1.下载XCode (注意MacOS版本需要满足XCode要求)

2.创建大小写敏感磁盘并挂载：hdiutil create -type SPARSE -fs 'Case-sensitive Journaled HFS+' -size 150g ~/android.dmg && hdiutil attach ~/android.dmg -mountpoint /Volumes/android

3.下载源码同步工具：cd /usr/local/bin && sudo curl https://mirrors.tuna.tsinghua.edu.cn/git/git-repo > repo && sudo chmod +x repo

4.同步指定版本：repo init -u https://mirrors.tuna.tsinghua.edu.cn/git/AOSP/platform/manifest -b android-11.0.0_r45 && repo sync

6.开始编译：

# 修改文件数限制
ulimit -S -n 2048
source build/envsetup.sh
make clobber
lunch

make -j8

错误处理

错误1

若出错现类似下面的错误：

.....
error: Unable to fully sync the tree.
error: Checking out local projects failed.
Failing repos:
prebuilts/tools                           // 重点
prebuilts/clang/host/darwin-x86
Try re-running with "-j1 --fail-fast" to exit at the first error.

就把失败的repos目录删掉，重新同步

错误2

显示cc_test.go:434: "Could not find a supported mac sdk: [\"10.10\" \"10.11\" \"10.12\" \"10.13\" \"10.14\" \"10.15\"]"是它判断了MacOS SDK版本，该SDK和xcode是绑定的，有如下解决办法：

1.下载对应版本的xcode，就是根据上面的错误信息看看哪些sdk符合要求，再看哪个版本的xcode自带sdk满足要求

2.若已有的sdk版本与所需版本差别不大，可强制修改判断列表，具体的先执行cat $(xcrun --show-sdk-path)/SDKSettings.json查看sdk版本，再修改build/soong/cc/config/x86_darwin_host.go里的darwinSupportedSdkVersions数组

3.直接去下载旧版的sdk，下载并解压到sdk目录后，需要修改/Applications/Xcode.app/Contents/Developer/Platforms/MacOSX.platform/info.plist文件里的MinimumSDKVersion值为新的sdk版本号，注意该文件需要用xcode打开(或用VSCode+Binary Plist插件)

cd .repo/manifests
git branch -a |cut -d / -f 3

repo init -b android-9.0.0_r3
repo sync
repo sync --force-sync device/generic/mini-emulator-mipsrepo sync

注：如果空间还不够，可用hdiutil resize -size 200g ~/android.dmg.sparseimage去扩容

下载android studio后，直接运行AVD会显示CPU不支持VT，需要先根据Tools -> SDK Manager -> SDK Tools (tab) -> Deselect 'Android Emulator' -> OK删除之前下载模拟器，再打开AVD重新下载正确的版本，此时就可以选择arm的镜像了

若遇到avd启动后黑/白屏，可尝试更换镜像

修改和编译

真正要开发还是应该用ubuntu，会少很多麻烦，正常的编译流程会很顺利：

## 先同步一个分支
### 下工具
mkdir ~/bin
PATH=~/bin:$PATH
curl https://storage.googleapis.com/git-repo-downloads/repo > ~/bin/repo
chmod a+x ~/bin/repo
### 同步
  # https://mirrors.tuna.tsinghua.edu.cn/help/AOSP/
export

## 切分支
cd .repo/manifests
git branch -a | cut -d / -f 3
repo init -b imx-4.1.15-1.0.0_ga
repo sync   # 如果不需要与服务器数据一致，可以不运行该步
repo start imx-4.1.15-1.0.0_ga --all

repo branches

为我在当前目录生成一个android kernel module的hello demo，它使用kleaf(Driver Development Kit)框架，其中内核源码目录在/home/tellmewhy/work/common-android-mainline，内核编译命令为tools/bazel run //common-modules/virtual-device:virtual_device_x86_64_dist

镜像系统

之前多为yaffs2格式，可用mkyaffs2image生成，unyaffs解压，在android5之后主流为ext4格式，分为raw ext4，它可以直接mount -o loop挂载，而sparse ext4是更常见的格式，需要用simg2img转成raw后挂载，再之后逻辑分区出现，要使用lpunpack解包并使用lpmake打包，下面分别说明：

1.boot.img：在安卓13之前包含 Linux内核（zImage） 和 ramdisk.img，之后只包含内核(GKI内核)，负责系统初始化，它会刷入boot分区，由Bootloader加载，启动后不再修改，运行时只读

2.boot-init.img：这是安卓13引入的，13把ramdisk移到这个单独的镜像中了，它和设备相关，而GKI内核在boot.img中是通用的，这样便于维护和升级

3.userdata.img：存储用户数据，包括安装的APK（/data/app）、用户配置（/data/data）等，启动时以读些权限挂载到 /data

4.system.img：存储Android核心系统文件，包括系统应用（/app）、库文件（/lib|/lib64）、配置文件（/etc）、核心框架(/framework)、字体（/fonts）和系统二进制文件(/bin|/xbin)等，解压后对应设备的/system目录，Android10之前会只读挂载到/system下，之后引入system-as-root(SAR机制)后，直接挂载为/

5.system_ext.img：Android11引入的，用于分离厂商/运营商扩展功能，实现模块化更新，它也是以只读方式挂载，含厂商特有APP(/priv-app)、特有配置文件(/etc)、厂商特有库(/lib|lib64)和特有框架(/framework)等，厂商可以利用它扩展系统的能力

6.ramdisk.img：提供启动初期的临时文件系统，包含init可执行文件、init.rc脚本等，内核启动后解压到内存，不直接挂载为磁盘，需用cpio解压，无法直接挂载

7.super.img：Android 10+引入，整合system.img、vendor.img、product.img等逻辑分区，支持灵活调整分区大小，需用lpunpack解析为子镜像

8.recovery.img：独立系统，支持OTA更新、恢复出厂设置等，刷入recovery分区，通过组合键进入，运行时只读，但可擦除数据分区

9.cache.img：存储临时数据（如OTA更新包），加速系统运行，启动时挂载到 /cache，读写挂载内容可随意擦除

10.vendor.img：Android8引入的，用来存放硬件厂商(OEM)的硬件支持组件(用户态)，包括硬件抽象层（HAL）驱动、闭源库文件、设备专属服务等，便于厂商在不修改aosp的情况下适配设备驱动，它会被挂载到 /vendor

11.vendor_dlkm.img：专用于存储厂商提供的可动态加载内核模块（如 GPU 驱动 gpu_drm.ko、加密模块 qce50.ko，为内核态哦）

12.vbmeta.img：Android 7.0+引入，用于验证分区完整性（如boot/system/vendor）,刷入vbmeta分区，由Bootloader读取

启动过程

Android的启动过程从设备加电开始，经历多个阶段，最终进入系统桌面。

Bootloader

Bootloader是设备通电后运行的第一段软件代码，它的启动和执行构成了信任链的起点。

硬件信任根 (Hardware Root of Trust)：设备加电后，CPU会执行一段固化在芯片内部ROM中的代码（Boot ROM）。这段代码由芯片制造商写入，无法修改，因此构成了硬件信任根。它的首要任务是加载并验证下一阶段的Bootloader。它会使用硬编码在芯片中的公钥，验证主Bootloader（通常位于eMMC/UFS的特定分区）的数字签名，确保其未被篡改。
Bootloader加载与硬件初始化：验证通过后，Boot ROM将主Bootloader加载到RAM中执行。Bootloader接管控制权后，会进行第一阶段的硬件初始化，包括设置CPU时钟频率、初始化内存控制器（DRAM）和闪存等。
验证启动分区 (Android Verified Boot - AVB)：这是信任链的关键一环。在加载内核之前，Bootloader会执行AVB流程：
- 加载vbmeta: Bootloader首先读取vbmeta分区。这是一个元数据分区，包含了用于验证其他分区（如boot, system, vendor）的哈希树摘要和签名。
- 验证签名: Bootloader使用存储在设备熔断丝（eFuse）或特定只读区域的公钥，来验证vbmeta自身的签名。这个公钥的私钥由OEM厂商保管。
- 验证分区: vbmeta验证通过后，Bootloader会利用其中的哈希数据，逐一校验boot.img、system.img等重要分区的完整性。它会计算boot.img的哈希值，并与vbmeta中记录的哈希值进行比对，对于system.img它只验证信任根，剩下的会交由dm-verity去验证。
移交控制权：只有当boot.img等所有关键分区都通过验证后，Bootloader才会将CPU的控制权交给内存中已解压的Linux内核。如果任何一个环节验证失败，Bootloader根据是否解了OEM锁(BL锁)来决定中止启动进入恢复模式，或是显示警告信息。

内核启动

内核的启动和初始化过程延续了信任链。此时，虽然内核自身已经被Bootloader验证，但它还需要确保即将挂载的系统分区的完整性。

dm-verity / fs-verity：在挂载system、vendor等关键分区时，内核会利用dm-verity（块设备验证）或fs-verity（文件级验证）机制来确保文件系统的完整性。
- 哈希树 (Hash Tree)：在构建系统镜像时，会为system等分区生成一个哈希树。树的根哈希（root hash）被签名并存储在vbmeta分区中。
- 按需验证：当内核需要读取文件系统的一个数据块时，dm-verity会首先计算该数据块的哈希，并沿着哈希树向上验证，直到与之前已验证过的根哈希进行比对。
- 工作机制：这个验证是透明且按需进行的。如果某个数据块的哈希与树中记录的不符，说明该块已被篡改，内核会立即返回一个I/O错误，阻止应用读取到被篡改的数据。这确保了即使设备已被root，也无法持久化地修改/system分区的内容。
加载模块签名：如果内核需要加载外部模块（Kernel Module, .ko文件），它会配置为只加载经过正确签名的模块，防止恶意驱动被加载，这里的签名是Linux的可加载模块签名机制。
启动init进程：完成所有必要的初始化和验证后，内核会启动位于根文件系统（ramdisk）中的init进程，将控制权从内核空间移交到用户空间。

init 启动

init是Linux内核在完成自身初始化后，在用户空间（User Space）启动的第一个进程，因此它的PID（进程ID）永远是1。作为所有进程的“祖先”，init负责引导和管理整个Android用户空间的启动过程。它分为两个阶段，第一阶段在ramdisk里负责加载/system分区等，之后主要是第二阶段在工作，它的核心职责可以概括为以下几点：

1.解析.rc脚本：init启动后，会解析一系列以.rc为后缀的配置文件。这些脚本定义了系统启动的全部流程，包括挂载哪些文件系统、启动哪些原生服务（Daemons）以及设置各种系统属性。

2.挂载文件系统：根据.rc脚本的指令，init会创建并挂载系统运行所需的各个文件系统，如/dev、/proc、/sys，以及system、vendor、data等关键分区。

3.启动原生服务：init负责启动Android系统运行所需的各种原生后台服务，例如ueventd（设备事件管理）、logd（日志服务）、adbd（ADB调试服务）以及Zygote（应用进程孵化器）等。

4.属性管理：Android里大多数系统服务都是运行在system_service进程里的，属性服务除外，它在init里运行。

5.事件响应与进程管理：在系统正常运行期间，init会持续监控系统事件，例如设备插拔、服务退出等，并根据.rc脚本中的规则执行相应的操作，如重启异常退出的关键服务。

这里先看看RC脚本的格式，理解它对理解init进程至关重要！

rc 脚本格式与解析

.rc文件是Android Init Language（AIL）的核心，它定义了系统初始化的具体步骤。init进程在启动时会加载并解析多个.rc文件，最核心的是位于system/etc/init/目录下的init.rc。这些文件由五种主要类型的语句组成：Actions（动作）、Commands（命令）、Services（服务） 、 Options（选项） 和 Import（导入），下面分别介绍：

Import

Import就是导入其它rc文件的，init默认在/init.rc下加载rc文件，这个rc里就会通过import语句去加载其它位置的rc文件，init执行import是同步递归执行的，其格式与例子如下：

import <path>       # path是rc文件或包含rc文件的目录的路径

# 如：
import /system/etc/init/    # 按文件名字母序导入当前目录下所有rc文件
import /system/etc/init/hw/init.rc  # 直接导入单个文件

RC里存在依赖关系，而且后导入的会覆盖之前导入的，故导入顺序至关重要

Actions

Action是一系列命令的集合，由一个触发器（Trigger）来启动，触发器是一个字符串，代表某个特定事件。常见的触发器有：

early-init类: init进程启动到某一阶段时按固定顺序触发。
property:<name>=<value>类: 当某个系统属性被设置为特定值时触发。
dynamic event类：它们在系统运行期间都可能被动态触发，如shutdown/class_start/service_crashed等
custom event类：开发者可以在rc中定义很多自定义事件，再通过triger <custom event>触发

当某个事件发生时，满足触发条件的Action就会被执行，格式如下：

on <trigger> [&& <trigger>]*
   <command>
   <command>
   ...

# 如：
# /system/etc/init/hw/init.rc
on boot
    # 在系统启动时执行一系列挂载操作
    mount_all --early

on property:sys.boot_completed=1
    # 当系统完全启动后，执行一些清理工作
    rm /data/nativetest/nativetest.data

在Init里硬编码了一些事件（触发器），有必要理解他们，开发者也可以在这些事件之间自己新增事件，下面按顺序说明固有的：

1.early-init:用于准备最小运行环境

2.init:开始挂载核心分区(/system /vendor等只读分区)，加载SELinux策略等

3.post-fs:开始执行依赖核心分区的初始化，如启动logd服务等

4.post-fs-data:/data分区挂载并解密后，创建/data下子目录，启动依赖/data的服务

5.boot:此时系统核心服务都启动了，它开始启动大多数应用层和硬件相关的服务，设置sys.boot_completed=1属性

6.late-init:执行一些非常靠后、优先级不高的任务，或进行一些最终的配置

Commands

Command是在Action中被执行的具体操作。init支持丰富的命令集，以下是一些常用命令：

exec [ <seclabel> [ <user> [ <group> ]* ] ] -- <command> [ <argument> ]*: 执行一个指定的程序
start <service>: 启动一个已定义的服务
stop <service>: 停止一个正在运行的服务
setprop <name> <value>: 设置一个系统属性
mkdir <path> [mode] [owner] [group]: 创建一个目录
mount <type> <device> <path> [ <mountoption> ]*: 挂载一个文件系统
write <path> <content>: 向一个文件写入内容

Services

Service定义了一个需要由init启动和管理的原生程序（后台守护进程），格式如下:

service <name> <pathname> [ <argument> ]* # 服务的唯一名称 可执行文件的路径 启动参数
   <option>
   <option>
   ...

关于服务的启动方式与样例等，见下面options节

Options

Option用于修饰一个Service，定义其运行方式和权限，含：

class <name>: 为服务指定一个类别。init会按固定顺序同时启动或停止同一类别的所有服务，常见的类别有core、main、late_start
user <username>: 指定服务运行的用户名，默认为root
group <groupname> [ <groupname> ]*: 指定服务运行的用户组
seclabel <seclabel>: 指定服务的SELinux安全上下文
critical: 标记为关键服务。如果该服务在4分钟内退出超过4次，系统将重启并进入Recovery模式
oneshot: 服务启动后，init不会主动监控它，即使退出也不会重启
disabled: 服务默认不启动，需要通过start <service>命令显式启动
socket：init为服务创建一个unix domain socket，此时服务可能未启动(disabled)，但若有对socket的连接，init就会启动它

例如：

# /system/core/rootdir/init.rc

# 定义logd服务，用于系统日志记录
service logd /system/bin/logd
    class core
    user logd
    group logd system
    seclabel u:r:logd:s0

# 定义adbd服务，用于ADB调试
service adbd /system/bin/adbd
    class core
    user shell
    group shell adb
    seclabel u:r:adbd:s0
    disabled
    socket adbd stream 660 shell shell

在这个例子中，adbd服务被定义为core类别，默认是disabled（禁用）状态。只有当ro.debuggable属性为1时，相关的Action才会被触发，通过start adbd命令来启动它。

Init源码分析

它从system/core/init/main.cpp的main函数开始：

int main(int argc, char** argv) {
    if (IsFirstStage()) {// 是否为第一阶段init
        return FirstStageMain(argc, argv);
    }

    InitLogging(argv); // 初始化日志系统
    LOG(INFO) << "init second stage started!";

    MountFirstStage(); // 创建并挂载核心的虚拟文件系统
    property_init(); // 初始化属性服务 (property service)
    int property_socket_fd = get_property_socket_fd();
    epoll_add(epoll_fd, property_socket_fd);    // 监听属性服务的写请求

    LoadBootScripts(); // 加载并解析所有.rc脚本

    ActionManager& am = ActionManager::GetInstance();

    am.QueueEventTrigger("early-init");// 将启动事件按顺序加入队列
    am.QueueEventTrigger("init");
    am.QueueEventTrigger("late-init"); // 注：post-fs等是由mount_all命令间接触发的

     while (true) {
        ExecuteQueuedActions(); // 执行所有已到期的命令和待处理的事件 这会处理上面QueueEventTrigger放入的事件
        auto next_timeout = GetNextRebootTimeout(); // 计算下一次超时时间
        int epoll_events = epoll_wait(epoll_fd, ... , next_timeout); // 使用epoll等待事件发生，或直到超时
        if (epoll_events > 0) { // 处理发生的事件
            ProcessEpollEvents(); // 处理如属性变化、socket连接等
         }
         ReapAnyZombieChildren();// 重启崩溃的关键服务
     }
    return 0;
}

这里面有两个重要的点，一个是rc文件解析，它会在LoadBootScripts创建一个ActionParser实例，后者递归解析，创建遇到的Action和Service对象，将其注册到对应的管理器中，解析完毕整个启动蓝图就完成了，它就知道在什么时候执行什么操作了。而第二个点是属性服务的初始化，属性服务十分重要，高版本和低版本结构也发生了重大变化，它在system/core/init/property_service.cpp中实现，大体上长这样：

void property_init() {
    // 创建共享内存区域
    // 这块内存被映射到一个全局都知道的符号 "__system_property_area__"
    // 使得libc库可以轻易地找到并附加到它上面。
    prop_area* pa = __system_property_area_init__(); // 这个函数负责分配一块内存，并将其组织成一个特定的结构，prop_area

    load_properties_from_file("/system/etc/prop.default"); // 从多个位置加载属性文件
    load_properties_from_file("/odm/etc/prop.default");
    load_properties_from_file("/vendor/etc/prop.default");
    // ... 最后是 build.prop
    load_build_prop(); // 加载 /system/build.prop, /vendor/build.prop 等

    const int s = CreateSocket(kPropertySocketName, SOCK_STREAM, ...); // 创建并监听用于接收 setprop 请求的 socket
    listen(s, 8);
    property_set_socket_fd = s;
}

Zygote 进程

Zygote（孵化器）是Android系统中(几乎)所有Java进程的父进程，它的启动标志着系统从原生层进入Java框架层。它由init进程启动，其rc通常在init.zygote32.rc或init.zygote64.rc中，这分别启动32和64位版本的app_process：

# system/core/rootdir/init.rc (或相关 .rc 文件)
service zygote /system/bin/app_process64 -Xzygote /system/bin --zygote --start-system-server # 定义 zygote 服务 指定其二进制文件和启动参数
    class main  # 归入`main`服务类，确保它在系统核心服务（`core`类）启动后，在主要应用服务阶段被启动
    priority -20
    user root
    group root readproc
    socket zygote stream 660 root system  # 创建一个名为zygote的socket，用于与AMS通信，只有root和system组有权访问它
    onrestart write /sys/android_power/request_state wake
    onrestart write /sys/power/state on
    onrestart restart audioserver
    onrestart restart cameraserver
    onrestart restart media
    onrestart restart netd
    onrestart restart wificond
    writepid /dev/cpuset/foreground/tasks

当init执行上述命令后，/system/bin/app_process64开始运行。这是一个C++程序，其入口在frameworks/base/cmds/app_process/app_main.cpp。

// frameworks/base/cmds/app_process/app_main.cpp
int main(int argc, char* const argv[]) {
    // ... 解析命令行参数 ...

    AppRuntime runtime(argv[0], computeArgBlockSize(argc, argv)); // 创建`AppRuntime`对象，它是`AndroidRuntime`的子类。这个类是Android原生框架与Java虚拟机（ART）交互的桥梁。
    // ... 将参数（如 --zygote）设置给 runtime ...

    if (zygote) {
        runtime.start("com.android.internal.os.ZygoteInit", args, zygote);  // 正常流程
    } else if (className) {
        runtime.start("com.android.internal.os.RuntimeInit", args, zygote); // 不走孵化器启动apk
    } else {
        fprintf(stderr, "Error: no class name or --zygote supplied.\n");
        app_usage();
        return 1;
    }
}

// frameworks/base/core/jni/AndroidRuntime.cpp
void AndroidRuntime::start(const char* className, const Vector<String8>& options, bool zygote)
{
    // ...
    if (startVm(&mJavaVM, &env, zygote) != 0) {
        return;
    }
    onVmCreated(env);
    // ...
}

这是从原生层到Java层的核心跳转。start方法内部会执行以下关键操作： - 启动ART虚拟机：调用JNI_CreateJavaVM创建并初始化一个ART虚拟机实例 - 注册JNI方法：将frameworks/base/core/jni/目录下的C++函数注册为Java的native方法，供Java层调用 - 寻找入口类：在虚拟机中查找名为com.android.internal.os.ZygoteInit的Java类 - 调用main方法：找到ZygoteInit类中的public static void main(String[] argv)方法，并调用它

至此，控制权从C++正式转给Java。现在com.android.internal.os.ZygoteInit类的main方法开始执行，这是Zygote的Java心脏：

// frameworks/base/core/java/com/android/internal/os/ZygoteInit.java
public static void main(String argv[]) {
    //注册Zygote服务端Socket
    registerZygoteSocket(socketName); // 它会创建一个`ZygoteServer`实例，并通过`LocalServerSocket`类来监听之前由`init`创建的、名为`zygote`的socket文件描述符。从此，Zygote准备好接收来自AMS的命令

    // 预加载核心类和资源
    preload();

    // 启动SystemServer进程
    if (startSystemServer) {
        forkSystemServer(abiList, socketName); // 最终会调用`SystemServer.main()`，开始启动AMS、WMS等所有核心服务
    }

    // 进入无限循环，等待AMS的连接请求来创建应用进程
    runSelectLoop(abiList);
}

static void preload() {
    // 为了加快应用的启动速度，Zygote会预加载Android框架中的核心类库（如`framework.jar`）和系统资源（如`framework-res.apk`）到内存中。这些资源是只读的，并能在所有应用进程之间共享，极大地减少了内存占用和应用启动时间。
    preloadClasses();  // 读取一个名为preloaded-classes的文本文件，并使用Class.forName()将它们一一加载到VM中
    Resources.preloadResources(); // 加载系统默认主题的资源，包括drawable、layout等，通常打包在framework-res.apk中
    nativePreloadAppProcessHALs(); // 预加载应用进程可能需要的硬件抽象层（HALs）
    maybePreloadGraphicsDriver(); // 根据系统属性，选择性地预加载图形驱动程序
    preloadSharedLibraries(); // 预加载一些系统级的共享库
    preloadTextResources(); // 预加载文本资源，可能包括字体或本地化文本
    HttpEngine.preload(); // 调用网络引擎的preload方法
    WebViewFactory.prepareWebViewInZygote();  // 请求WebViewFactory执行任何必须在Zygote进程中完成的初始化，以实现内存共享，这对所有使用WebView的应用都至关重要
    warmUpJcaProviders();// “预热”JCA（Java加密体系结构）提供者，以减少首次加密操作时的延迟
}

SystemServer 进程

SystemServer是Android框架层的核心，它由Zygote进程fork而来，负责启动和管理系统中几乎所有的核心服务。该进程运行在system_server的SELinux上下文中，拥有较高的权限。SystemServer的执行入口是SystemServer.java的main方法，它首先会进行一些基本的初始化，如设置时区、加载Android的JNI库等：

// frameworks/base/services/java/com/android/server/SystemServer.java
public static void main(String[] args) {
    new SystemServer().run();
}

private void run() {
    // ...
    createSystemContext();  // 创建系统上下文

    mMainLooper = Looper.getMainLooper(); // 创建主循环

    startBootstrapServices(); // 引导服务是最核心的服务，含ActivityManagerService/PowerManagerService/PackageManagerService等
    startCoreServices(); // 启动核心服务，如WindowManagerService/DisplayManagerService等
    startOtherServices(); // 启动其它服务，如ConnectivityService/NotificationManagerService等
    startApexServices(t); //
    // ...
}

当所有服务都成功启动后，SystemServer中的ActivityManagerService会执行最后一个步骤，启动一个CATEGORY_HOME类型的Intent，从而拉起桌面应用（Launcher），当Launcher应用启动并成功绘制出桌面UI时，整个Android系统的启动过程便宣告完成，设备进入可交互状态

Launcher 启动

Launcher本质上是一个系统应用，是用户与Android系统交互的主界面。它的启动标志着整个系统引导流程的结束。

启动请求：SystemServer中的ActivityManagerService (AMS) 在确认所有关键服务都已就绪后，会创建一个ACTION_MAIN和CATEGORY_HOME的Intent，并通过startActivity请求启动桌面应用。
进程创建：AMS收到请求后，会通过Socket向Zygote进程发送一个启动新进程的请求。Zygote接收到请求后，fork自身创建一个新的进程，该进程就是Launcher应用的宿主进程。
应用初始化：Launcher进程启动后，会执行ActivityThread的main方法，创建主线程Looper和Application对象，并调用Application.onCreate()。
Activity创建与UI绘制：接着，Launcher进程会创建主Activity（通常是com.android.launcher3.Launcher），并依次调用其onCreate()、onStart()、onResume()生命周期方法。在这些方法中，Launcher会加载布局文件、读取已安装的应用列表（通过PackageManager）、并将应用图标、小部件等UI元素绘制到屏幕上。这个过程由WindowManagerService (WMS) 协调完成。
显示第一帧：当Launcher的UI成功渲染并显示在屏幕上时，用户就可以开始与设备进行交互了。此时，系统会打印一条关键日志，标志着启动完成，例如：

ActivityManager: Displayed com.android.launcher3/.Launcher: +3s534ms 这个时间表示从启动Intent到第一帧绘制完成所花费的时间。至此，Android的整个启动流程宣告结束。

APP启动

Launcher阶段

启动APP的方式有很多，这里以launcher里点击图标为例分析：

1.触摸屏驱动捕获到点击，将事件传递给窗口管理器（WindowManagerService, WMS），WMS判断出这个点击落在了桌面（Launcher）的某个App图标上。

2.Launcher收到点击事件后，判断出本次点击意图是启动另一个App。于是，它会创建一个Intent对象，它里面写着要启动的目标，如：

Intent intent = new Intent(Intent.ACTION_MAIN);
intent.setComponent(new ComponentName("com.example.app", "com.example.app.MainActivity"));
startActivity(intent);

3.Launcher调用startActivity()，这个请求通过Binder IPC发送给ActivityManagerService（AMS）。

AMS阶段

AMS是安卓四大组件的管理者，它负责启动和管理个组件，当收到Launcher(其实才不管是谁的)的请求后，它开始如下处理：

1.解析Intent后向PackageManagerService（PMS）查询目标组件的相关信息

2.PMS把App的详细信息（ActivityInfo等）返回给AMS，AMS会检查这个App的进程是否已经存在，若已存在则直接通知进程创建并启动新的Activity实例；而不存在则准备创建新进程

3.若要创建新进程，AMS会收集好所有必要的信息，如App的用户ID（UID）、所需的权限、SELinux的安全上下文、调试标志位等，将其通过上面提到的Socket发送给孵化器

Zygote阶段

它分为prefork，fork，postfork三阶段。fork自不必多说，需注意的是它不是直接fork，而是先做了些预处理(prefork阶段)，在这个阶段它会停止4个线程服务等，而中间是postfork阶段，它叫Specialize，它主要是做如下的事：

1.设置UID、GID和权限，把它关进自己的安全沙箱里。

2.关闭和父进程共享的资源，比如Zygote用来监听请求的Socket。

3.启动JNI，并为这个新进程设置一个友好的进程名（比如com.example.app）。

App初始化阶段

经过特化后，这个新进程终于摆脱了Zygote的影子，准备好运行App自己的代码了。

1.入口：ActivityThread：进程的控制权被交给android.app.ActivityThread类的main方法。可以把它看作是App世界的真正入口。

// ActivityThread.java
public static void main(String[] args) {
    // ...
    Looper.prepareMainLooper(); // 准备主线程的消息循环

    ActivityThread thread = new ActivityThread();
    // 关键一步：让新进程向AMS“报到”，建立双向通信
    thread.attach(false, startSeq);

    Looper.loop(); // 启动消息循环，从此主线程开始等待和处理消息
    // ...
}

2.向AMS报到 (attach)：在attach方法里，新进程会通过Binder主动连接AMS，告诉它：“我准备好了！”。AMS收到报到后，才算真正纳管了这个新进程。

3.生命周期的开始：AMS确认新进程就绪后，会通过Binder反向调用，命令它开始执行真正的Activity生命周期。首先，创建并调用Application.onCreate()。这是App全局初始化的地方，适合放一些只需要执行一次的设置。然后，创建目标Activity（如MainActivity）的实例，并依次调用它的onCreate()和onResume()方法。

4.绘制UI：在Activity的onCreate()中，开发者通常会调用setContentView()来加载布局文件。这个调用会触发View的测量（measure）、布局（layout）、绘制（draw）三大流程。最终，由WindowManagerService负责将这个App的窗口合成到屏幕上。

当第一帧画面成功渲染出来，整个启动流程才算真正完成。这时，你终于看到了App的界面，可以开始与它交互了。

关于这部分，详请查阅Android10.0应用进程创建过程以及Zygote的fork流程-[Android取经之路]

ADB

安卓调试桥由三部分组成：

1.adb-client:运行在PC，提交的命令交由adbs转发给adbd

2.adb-server(adbs):运行在PC，连接client和daemon，支持usb/tcp连接

3.adb-daemon(adbd):运行在Android内部，连接adbs

`shell su -c am start -n com.tencent.mm/com.tencent.mm.plugin.webview.ui.tools.WebViewUI -a android.intent.action.VIEW -d https://baidu.com`


adb shell dumpsys activity top|grep ACTIVITY # 最顶层
adb shell dumpsys activity activities | grep mResumedActivity # 当前activity


adb tcpip 5555 # 重启设备的adbd并将其绑定到5555端口，若存在多个设备可使用-s serial指定，下文同
adb shell ip addr show wlan0 # 查看ip地址
adb connect ip-address-of-device:5555 # 让adbs连接到adbd
adb devices # 验证
adb disconnect <device-ip-address> # 断开连接

参考

[0] Android User's Guide

[1] Penetrating the World of Android: MacBook M1

[2] android AVB2.0学习总结

[3] ab分区

[4] CF

[5] linegaeos: Building for Emulator/AVD

[6] ddk

[7] 使用 ASfP 搭建 Android Framwork 开发调试阅读环境

B3taMa0's Field

AOSP分析

系统架构

源码结构

编译AOSP

Mac Silicon编译

错误处理

错误1

错误2

修改和编译

镜像系统

启动过程

Bootloader

内核启动

init 启动

rc 脚本格式与解析

Import

Actions

Commands

Services

Options

Init源码分析

Zygote 进程

SystemServer 进程

Launcher 启动

APP启动

Launcher阶段

AMS阶段

Zygote阶段

App初始化阶段

ADB

参考

系统架构

源码结构

编译AOSP

Mac Silicon编译

错误处理

错误1

错误2

修改和编译

镜像系统

启动过程

Bootloader

内核启动

init 启动

rc 脚本格式与解析

Import

Actions

Commands

Services

Options

Init源码分析

Zygote 进程

SystemServer 进程

Launcher 启动

APP启动

Launcher阶段

AMS阶段

Zygote阶段

App初始化阶段

ADB

参考

social
